ỨNG DỤNG ASD CHO TRUNG TÂM DỮ LIỆU – DATA CENTER

Trung tâm dữ liệu là hạ tầng quan trọng đối với ngân hàng, viễn thông, thương mại điện tử, cơ quan nhà nước và các doanh nghiệp vận hành trên nền tảng số. Chỉ một sự cố cháy nhỏ trong tủ rack, hệ thống điện hoặc khu vực cáp cũng có thể gây hư hỏng thiết bị, mất dữ liệu và làm gián đoạn hoạt động trên diện rộng.

Đặc thù của Data Center là mật độ thiết bị điện tử cao, hệ thống làm mát hoạt động liên tục và luồng không khí có tốc độ lớn. Khói sinh ra trong giai đoạn đầu thường bị pha loãng và cuốn theo dòng khí, khiến đầu báo khói thông thường khó phát hiện kịp thời.

Hệ thống báo cháy hút khói SecuriSmoke ASD của Securiton chủ động lấy mẫu không khí tại những vị trí trọng yếu và phân tích bằng cảm biến có độ nhạy rất cao. Nhờ đó, hệ thống có thể phát hiện dấu hiệu cháy âm ỉ ngay từ giai đoạn đầu, tạo thêm thời gian để kiểm tra, cô lập thiết bị và xử lý sự cố trước khi đám cháy phát triển.

1. Nguy cơ cháy trong trung tâm dữ liệu

Thiết bị điện và điện tử hoạt động liên tục

Máy chủ, thiết bị lưu trữ, bộ chuyển mạch, bộ định tuyến và thiết bị viễn thông thường hoạt động liên tục 24/7. Những sự cố như quá tải, chập điện, lỏng đầu nối, lỗi linh kiện hoặc suy giảm cách điện có thể tạo ra hiện tượng quá nhiệt và cháy âm ỉ.

Ở giai đoạn đầu, sự cố có thể chỉ sinh ra một lượng khói rất nhỏ bên trong tủ rack. Nếu không được phát hiện sớm, nhiệt và khói có thể lan sang các thiết bị lân cận.

Hệ thống nguồn điện dự phòng

Data Center sử dụng nhiều thiết bị nguồn như UPS, tủ phân phối điện, máy phát điện và hệ thống ắc quy. Đây là các khu vực có tải điện cao và tiềm ẩn nguy cơ quá nhiệt, hồ quang điện hoặc hư hỏng linh kiện.

Đối với phòng pin lithium-ion, giải pháp bảo vệ có thể cần kết hợp phát hiện khói, nhiệt và khí thoát ra trong giai đoạn đầu của hiện tượng mất ổn định nhiệt.

Mật độ cáp lớn

Cáp điện, cáp tín hiệu và cáp mạng thường được bố trí dưới sàn nâng, trên máng cáp hoặc phía trên trần giả. Sự cố có thể phát triển tại các khu vực bị che khuất và khó quan sát trực tiếp.

Khi phát hiện bằng mắt thường hoặc khi khói đã xuất hiện trong phòng máy, sự cố có thể đã lan dọc theo đường cáp.

Hệ thống làm mát có lưu lượng khí cao

Hệ thống CRAC, CRAH, AHU và các quạt trong tủ máy chủ liên tục luân chuyển lượng không khí lớn. Khói sinh ra có thể nhanh chóng bị pha loãng, cuốn qua tủ rack hoặc đưa về cửa hồi gió.

Luồng khí mạnh và không ổn định là một trong những thách thức lớn nhất đối với việc phát hiện cháy sớm trong Data Center.

Yêu cầu duy trì hoạt động liên tục

Việc dừng máy chủ, cắt điện hoặc kích hoạt hệ thống chữa cháy không đúng thời điểm có thể gây ra tổn thất rất lớn. Vì vậy, Data Center cần một hệ thống cảnh báo theo nhiều cấp độ, cho phép kiểm tra và xử lý sự cố có kiểm soát trước khi thực hiện các hành động khẩn cấp.

2. SecuriSmoke ASD hoạt động như thế nào?

SecuriSmoke ASD là hệ thống phát hiện khói chủ động. Quạt hút tích hợp liên tục lấy mẫu không khí từ khu vực cần bảo vệ thông qua mạng đường ống có các lỗ lấy mẫu.

Không khí được đưa về buồng đo và phân tích bằng cảm biến khói có độ nhạy cao. Khi hệ thống phát hiện nồng độ khói vượt qua ngưỡng cài đặt, các tín hiệu cảnh báo tương ứng sẽ được truyền về tủ báo cháy hoặc hệ thống quản lý trung tâm.

Tùy theo thiết bị và cấu hình của dự án, hệ thống có thể cung cấp nhiều cấp độ cảnh báo:

Cảnh báo sớm khi xuất hiện lượng khói rất nhỏ;
Cảnh báo tăng cường khi nồng độ khói tiếp tục gia tăng;
Cảnh báo nguy hiểm để triển khai biện pháp xử lý;
Báo cháy chính thức;
Tín hiệu phục vụ kích hoạt các chức năng liên động theo thiết kế.

Nhờ cảnh báo theo nhiều cấp độ, nhân viên vận hành có thể kiểm tra khu vực, xác định thiết bị bất thường, chuyển tải hoặc tắt có kiểm soát máy chủ trước khi sự cố trở nên nghiêm trọng.

Securiton xác định phòng máy chủ, cửa hồi gió, trần giả và sàn nâng là những khu vực ứng dụng quan trọng của hệ thống SecuriSmoke ASD trong Data Center. Tham khảo giải pháp Securiton dành cho trung tâm dữ liệu.

3. Tại sao ASD phù hợp với Data Center?

Phát hiện lượng khói rất nhỏ

ASD được thiết kế để phát hiện các hạt khói ở nồng độ thấp, phù hợp với giai đoạn quá nhiệt hoặc cháy âm ỉ của thiết bị điện tử.

Khả năng cảnh báo sớm tạo thêm thời gian để bộ phận kỹ thuật tìm kiếm nguồn sự cố trước khi xuất hiện ngọn lửa hoặc lượng khói lớn.

Hoạt động hiệu quả trong môi trường có luồng khí mạnh

Thay vì chờ khói tự di chuyển tới đầu báo, ASD chủ động hút không khí về cảm biến. Các lỗ lấy mẫu có thể được bố trí tại những vị trí mà khói có khả năng di chuyển qua, chẳng hạn cửa hồi gió hoặc phía trên tủ rack.

Bảo vệ được các không gian bị che khuất

Mạng đường ống lấy mẫu có thể tiếp cận:

Bên trong hoặc phía trên tủ rack;
Khu vực dưới sàn nâng;
Không gian phía trên trần giả;
Máng và tuyến cáp;
Tủ điện và tủ phân phối nguồn;
Cửa hồi gió của hệ thống điều hòa.

Thiết bị được lắp tại vị trí dễ tiếp cận

Bộ phát hiện ASD có thể được lắp ngoài phòng máy hoặc tại khu vực kỹ thuật thuận tiện. Điều này giúp việc kiểm tra, cấu hình và bảo trì không làm ảnh hưởng nhiều đến hoạt động của Data Center.

Hỗ trợ vận hành liên tục

Thông tin cảnh báo sớm giúp người vận hành thực hiện từng bước xử lý phù hợp, hạn chế việc cắt điện hoặc kích hoạt chữa cháy khi chưa cần thiết. Đây là yếu tố quan trọng đối với những hệ thống yêu cầu độ sẵn sàng cao.

4. Các khu vực cần bảo vệ trong Data Center

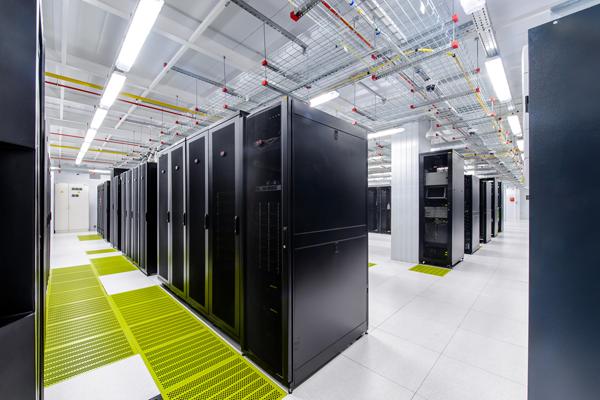

Phòng máy chủ

Đường ống lấy mẫu được bố trí theo cấu trúc phòng máy, vị trí tủ rack và hướng chuyển động của không khí. Mục tiêu là phát hiện khói trước khi bị hệ thống làm mát pha loãng quá mức.

Tùy cấu hình luồng khí, các lỗ lấy mẫu có thể được bố trí trên trần, phía trên tủ rack, tại hành lang nóng hoặc những vị trí tập trung luồng khí hồi.

Cửa hồi gió

Trong nhiều Data Center, không khí nóng từ máy chủ được đưa về hệ thống làm mát qua các cửa hồi gió. Khói phát sinh trong tủ rack cũng có xu hướng di chuyển theo luồng khí này.

Bố trí lấy mẫu tại cửa hồi gió giúp hệ thống theo dõi một lượng không khí đại diện lớn. Tuy nhiên, phương án này cần được phối hợp với các điểm lấy mẫu khác để xác định vùng sự cố hiệu quả hơn.

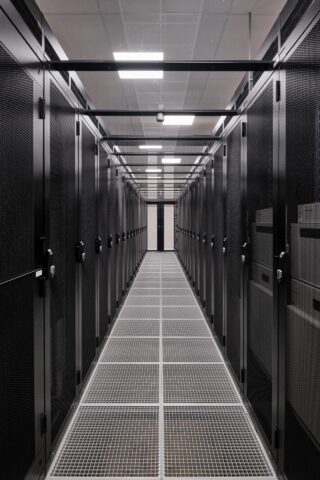

Tủ rack và tủ thiết bị

Đối với tủ rack chứa thiết bị đặc biệt quan trọng, các điểm lấy mẫu có thể được bố trí trực tiếp trong hoặc gần cửa thoát khí của tủ.

Giải pháp bảo vệ cấp tủ giúp phát hiện sự cố tại vị trí gần nguồn phát sinh và hỗ trợ xác định chính xác tủ đang có dấu hiệu bất thường.

Sàn nâng

Sàn nâng thường chứa cáp điện, cáp dữ liệu và có thể đóng vai trò là khoang cấp khí lạnh. Đây là khu vực khó quan sát nhưng có nguy cơ xảy ra sự cố điện.

Đường ống lấy mẫu có thể được bố trí dưới sàn để phát hiện khói trong giai đoạn đầu, trước khi khói lan lên phòng máy.

Trần giả

Không gian phía trên trần giả thường chứa máng cáp, đường dây và các hệ thống kỹ thuật. Việc lắp đường ống lấy mẫu trong khu vực này giúp bảo vệ những vị trí mà đầu báo thông thường khó tiếp cận hoặc bảo trì.

Phòng UPS và phòng điện

Phòng UPS, tủ phân phối điện và thiết bị chuyển nguồn cần được giám sát độc lập hoặc phân chia thành các vùng phù hợp. Hệ thống có thể cung cấp cảnh báo sớm khi linh kiện điện bắt đầu quá nhiệt.

Phòng pin

Ngoài nguy cơ cháy điện, pin lithium-ion còn có thể xảy ra hiện tượng mất ổn định nhiệt. Tùy kết quả đánh giá rủi ro, phòng pin có thể cần giải pháp kết hợp:

SecuriSmoke ASD để phát hiện khói;
SecuriHeat d-LIST hoặc ADW để phát hiện nhiệt;
Cảm biến khí để nhận biết khí thoát ra trước khi xuất hiện khói;
Hệ thống thông gió và chữa cháy phù hợp.

Phòng điều khiển và giám sát

Phòng điều khiển chứa hệ thống quản lý, màn hình và thiết bị truyền thông. ASD có thể bảo vệ không gian phòng, tủ điều khiển và khu vực cáp để duy trì khả năng vận hành trong tình huống khẩn cấp.

5. Các phương án bảo vệ bằng SecuriSmoke ASD

Bảo vệ toàn bộ không gian phòng

Đường ống lấy mẫu được bố trí trên trần hoặc tại vùng hồi khí để giám sát tổng thể phòng máy. Phương án này phù hợp với mục tiêu phát hiện khói trong không gian chung.

Bảo vệ tại tủ rack

Ống lấy mẫu được đưa đến từng tủ hoặc một nhóm tủ quan trọng. Phương án này giúp phát hiện nhanh và xác định vị trí sự cố rõ hơn so với chỉ lấy mẫu trong không gian phòng.

Bảo vệ dưới sàn nâng và trên trần giả

Các mạng đường ống riêng được sử dụng để bảo vệ những khoang kỹ thuật bị che khuất. Mỗi khoang nên được phân vùng rõ ràng để người vận hành dễ xác định vị trí cảnh báo.

Bảo vệ tại cửa hồi gió

Các lỗ lấy mẫu được bố trí theo cửa hoặc lưới hồi gió. Đây là vị trí khói có khả năng đi qua trước khi quay trở lại thiết bị làm mát.

Bảo vệ kết hợp

Đối với Data Center yêu cầu mức độ an toàn cao, giải pháp có thể kết hợp bảo vệ không gian phòng, cửa hồi gió, sàn nâng và các tủ rack quan trọng.

Cách bố trí cuối cùng phải dựa trên phân tích luồng khí, mức độ quan trọng của thiết bị và mục tiêu cảnh báo của dự án.

6. Lựa chọn thiết bị SecuriSmoke ASD

SecuriSmoke ASD 531

ASD 531 phù hợp với phạm vi bảo vệ nhỏ như:

Một tủ rack riêng lẻ;
Tủ mạng hoặc tủ viễn thông;
Phòng máy chủ nhỏ;
Sàn nâng hoặc trần giả có quy mô nhỏ;
Tủ điều khiển và thiết bị điện tử quan trọng.

Thiết bị có một cảm biến khói và tổng chiều dài đường ống lấy mẫu lên tới 75 m.

SecuriSmoke ASD 532

ASD 532 phù hợp với phòng máy chủ và khu vực có quy mô trung bình. Thiết bị có thiết kế nhỏ gọn, một cảm biến khói và tổng chiều dài đường ống lên tới 120 m.

Đây là lựa chọn phù hợp cho phòng IT, cụm tủ rack, thiết bị viễn thông hoặc một vùng riêng biệt trong Data Center.

SecuriSmoke ASD 533

ASD 533 phù hợp với khu vực có quy mô từ trung bình đến lớn:

ASD 533-1 có một kênh và một cảm biến khói;
ASD 533-2 có hai kênh và hai cảm biến khói;
Mỗi kênh có thể sử dụng đường ống dài tới 200 m.

Phiên bản hai kênh có thể bảo vệ hai vùng độc lập hoặc hai khu vực có đặc điểm luồng khí khác nhau.

SecuriSmoke ASD 535

ASD 535 phù hợp với Data Center lớn, có nhiều phòng máy hoặc mạng đường ống phức tạp:

ASD 535-3 có một kênh lấy mẫu;
ASD 535-4 có hai kênh lấy mẫu độc lập;
Mỗi kênh có thể sử dụng mạng đường ống dài;
Thiết bị có khả năng hiển thị mức khói;
Có thể cấu hình nhiều ngưỡng cảnh báo;
Phù hợp với các khu vực cần độ nhạy và khả năng quản lý cao.

Phiên bản ASD 535 HD được thiết kế cho môi trường có điều kiện khắc nghiệt hơn. Việc sử dụng phiên bản HD trong Data Center phải căn cứ vào điều kiện lắp đặt thực tế.

Securiton giới thiệu ASD 531 cho tủ IT riêng lẻ, ASD 532 cho tủ rack và khu vực quy mô trung bình, còn ASD 535 phù hợp với các trung tâm dữ liệu lớn. Thông tin chi tiết có tại danh mục SecuriSmoke ASD.

7. Thiết kế mạng đường ống bằng ASD PipeFlow

Hiệu quả của hệ thống phụ thuộc rất lớn vào thiết kế mạng đường ống. Các yếu tố cần tính toán gồm:

Tổng chiều dài đường ống;
Số lượng và đường kính các lỗ lấy mẫu;
Thời gian vận chuyển không khí;
Độ nhạy tại từng điểm lấy mẫu;
Tổn thất áp suất trên từng nhánh;
Mức cân bằng giữa các lỗ lấy mẫu;
Hướng và tốc độ luồng khí trong phòng;
Phạm vi bảo vệ của từng thiết bị.

Phần mềm ASD PipeFlow của Securiton được sử dụng để mô phỏng và tính toán mạng đường ống. Phần mềm hỗ trợ cân bằng độ nhạy giữa các lỗ lấy mẫu, kiểm tra thời gian vận chuyển và xác nhận cấu hình hệ thống.

Đối với Data Center, bản vẽ đường ống phải được phối hợp với tủ rack, máng cáp, sàn nâng, trần giả và hệ thống điều hòa trước khi thi công.

8. Xây dựng các cấp độ cảnh báo

Một trong những ưu điểm quan trọng của ASD là khả năng cảnh báo theo nhiều cấp độ. Doanh nghiệp có thể xây dựng quy trình phản ứng như sau:

Cấp 1 – Cảnh báo rất sớm

Hệ thống ghi nhận lượng khói rất nhỏ. Nhân viên vận hành kiểm tra dữ liệu, camera, nhiệt độ và trạng thái thiết bị tại vùng cảnh báo.

Cấp 2 – Xác minh sự cố

Nồng độ khói tiếp tục tăng. Nhân viên kỹ thuật kiểm tra trực tiếp khu vực, xác định tủ rack hoặc thiết bị có dấu hiệu bất thường.

Cấp 3 – Can thiệp kỹ thuật

Thực hiện chuyển tải, cô lập nguồn điện hoặc tắt có kiểm soát thiết bị bị lỗi theo quy trình vận hành của Data Center.

Cấp 4 – Báo cháy

Tín hiệu báo cháy được truyền về tủ trung tâm và hệ thống quản lý. Lực lượng ứng phó triển khai phương án khẩn cấp.

Cấp 5 – Liên động chữa cháy

Hệ thống có thể phục vụ quy trình kích hoạt chữa cháy, đóng cửa, điều khiển thông gió hoặc các chức năng liên động khác.

Việc kích hoạt chữa cháy tự động không nên dựa tùy tiện vào một tín hiệu cảnh báo sớm. Logic điều khiển phải tuân theo hồ sơ thiết kế, ma trận nguyên nhân–kết quả, cơ chế xác nhận chéo và yêu cầu của hệ thống chữa cháy được phê duyệt.

Theo Securiton, SecuriSmoke ASD hỗ trợ cảnh báo nhiều cấp độ để tổ chức phản ứng theo từng giai đoạn phát triển của sự cố. Trong Data Center, khả năng này giúp giảm thiểu gián đoạn hoạt động và hạn chế thiệt hại kinh tế. Tham khảo giải pháp ASD cho Data Center và viễn thông.

9. Tích hợp và quản lý tập trung

SecuriSmoke ASD có thể truyền tín hiệu cảnh báo, báo cháy, luồng khí và sự cố về:

Tủ trung tâm báo cháy SecuriFire;
Hệ thống quản lý tòa nhà BMS;
Hệ thống quản lý hạ tầng Data Center;
Trung tâm giám sát an ninh;
Hệ thống điều khiển thông gió;
Hệ thống quản lý nguồn điện;
Hệ thống chữa cháy tự động.

Đối với công trình sử dụng nhiều thiết bị ASD, FidesNet có thể kết nối và quản lý tập trung tới 100 thiết bị SecuriSmoke ASD. Các trạng thái có thể được hiển thị trên màn hình điều khiển RCU 700 hoặc truyền lên hệ thống quản lý cấp cao hơn thông qua NCU 900.

Việc quản lý tập trung giúp nhân viên vận hành nhanh chóng xác định thiết bị, khu vực và mức độ cảnh báo mà không phải kiểm tra riêng từng bộ ASD.

10. Lợi ích của SecuriSmoke ASD đối với Data Center

Phát hiện cháy ngay từ giai đoạn đầu

ASD có thể nhận biết lượng khói rất nhỏ trước khi sự cố tạo thành ngọn lửa lớn. Điều này giúp kéo dài thời gian xử lý và giảm nguy cơ lan truyền.

Giảm thiểu gián đoạn hoạt động

Cảnh báo sớm cho phép nhân viên cô lập thiết bị có vấn đề thay vì phải dừng toàn bộ phòng máy hoặc toàn bộ trung tâm dữ liệu.

Bảo vệ thiết bị và dữ liệu quan trọng

Việc phát hiện sớm giúp hạn chế hư hỏng máy chủ, thiết bị lưu trữ, hệ thống mạng và các tài sản có giá trị cao.

Phù hợp với luồng khí mạnh

Các điểm lấy mẫu được thiết kế theo hướng di chuyển của không khí, giúp khắc phục hiện tượng khói bị pha loãng bởi hệ thống làm mát.

Bảo vệ nhiều lớp

ASD có thể bảo vệ đồng thời không gian phòng, tủ rack, cửa hồi gió, sàn nâng và trần giả.

Cảnh báo linh hoạt

Nhiều mức cảnh báo cho phép xây dựng quy trình phản ứng theo từng giai đoạn, tránh các hành động không cần thiết và hỗ trợ kiểm soát rủi ro tốt hơn.

Thuận tiện cho bảo trì

Bộ phát hiện có thể được lắp tại khu vực dễ tiếp cận, giúp giảm ảnh hưởng đến hoạt động của phòng máy trong quá trình kiểm tra và bảo trì.

11. Quy trình triển khai hệ thống ASD cho Data Center

Bước 1: Khảo sát hiện trạng

Thu thập bản vẽ phòng máy, vị trí tủ rack, sàn nâng, trần giả, tuyến cáp, hệ thống điện và thiết bị làm mát.

Bước 2: Phân tích luồng không khí

Đánh giá hướng cấp khí lạnh, hành lang nóng, hành lang lạnh, cửa hồi gió và trạng thái vận hành khác nhau của hệ thống HVAC.

Bước 3: Đánh giá rủi ro

Xác định các khu vực quan trọng như tủ rack, UPS, tủ phân phối điện, phòng pin và đường cáp.

Bước 4: Xác định mục tiêu cảnh báo

Thống nhất yêu cầu phát hiện rất sớm, phân vùng sự cố, thời gian phản ứng và quy trình liên động.

Bước 5: Lựa chọn thiết bị ASD

Lựa chọn ASD 531, ASD 532, ASD 533 hoặc ASD 535 theo quy mô và số lượng vùng cần bảo vệ.

Bước 6: Thiết kế bằng ASD PipeFlow

Tính toán tuyến ống, số lượng lỗ lấy mẫu, thời gian vận chuyển và độ nhạy tại từng điểm.

Bước 7: Lắp đặt và cấu hình

Lắp mạng đường ống, thiết bị ASD, module giao tiếp và kết nối với hệ thống báo cháy hoặc quản lý trung tâm.

Bước 8: Kiểm tra và nghiệm thu

Thử khói tại các điểm bất lợi, kiểm tra thời gian vận chuyển, từng mức cảnh báo, tín hiệu sự cố và các chức năng liên động.

Bước 9: Bàn giao và đào tạo

Bàn giao bản vẽ hoàn công, báo cáo PipeFlow, cấu hình thiết bị và hướng dẫn quy trình xử lý cho đội ngũ vận hành.

Bước 10: Bảo trì định kỳ

Kiểm tra luồng khí, tình trạng đường ống, bộ lọc, quạt hút, cảm biến và lịch sử sự kiện. Chu kỳ bảo trì cần được xây dựng theo điều kiện môi trường và yêu cầu vận hành của Data Center.

12. Những lưu ý quan trọng khi thiết kế

Không bố trí lỗ lấy mẫu chỉ dựa trên diện tích phòng;
Phải khảo sát và phân tích luồng không khí thực tế;
Cần xem xét tất cả trạng thái vận hành của hệ thống làm mát;
Phân chia rõ phòng máy, sàn nâng, trần giả và tủ rack quan trọng;
Không để lỗ lấy mẫu bị che bởi cáp, máng cáp hoặc thiết bị;
Cần tính đến việc thay đổi vị trí tủ rack trong tương lai;
Mỗi mạng đường ống phải được kiểm tra bằng ASD PipeFlow;
Các ngưỡng cảnh báo phải phù hợp với môi trường vận hành;
Logic chữa cháy phải có cơ chế xác nhận phù hợp;
Cần thử nghiệm thực tế sau khi lắp đặt để xác nhận hiệu quả phát hiện;
Thiết kế phải tuân thủ tiêu chuẩn, hồ sơ PCCC và yêu cầu của cơ quan có thẩm quyền.

KẾT LUẬN

SecuriSmoke ASD là giải pháp cảnh báo cháy sớm phù hợp cho trung tâm dữ liệu, phòng máy chủ và hạ tầng viễn thông. Khả năng chủ động lấy mẫu không khí, độ nhạy cao, cảnh báo nhiều cấp độ và bố trí linh hoạt giúp hệ thống phát hiện sự cố ngay cả trong môi trường có luồng khí mạnh và khói bị pha loãng.

Khi được thiết kế đúng, ASD không chỉ thực hiện chức năng báo cháy mà còn trở thành một phần quan trọng trong chiến lược duy trì hoạt động liên tục của Data Center. Hệ thống giúp doanh nghiệp phát hiện sớm, xác định vùng sự cố, can thiệp có kiểm soát và hạn chế tối đa thiệt hại đối với thiết bị, dữ liệu và hoạt động kinh doanh.
