ADW 535-1 – Hệ thống báo nhiệt tuyến tính một ống cảm biến Securiton

ADW 535-1 – Hệ thống báo nhiệt tuyến tính một ống cảm biến Securiton

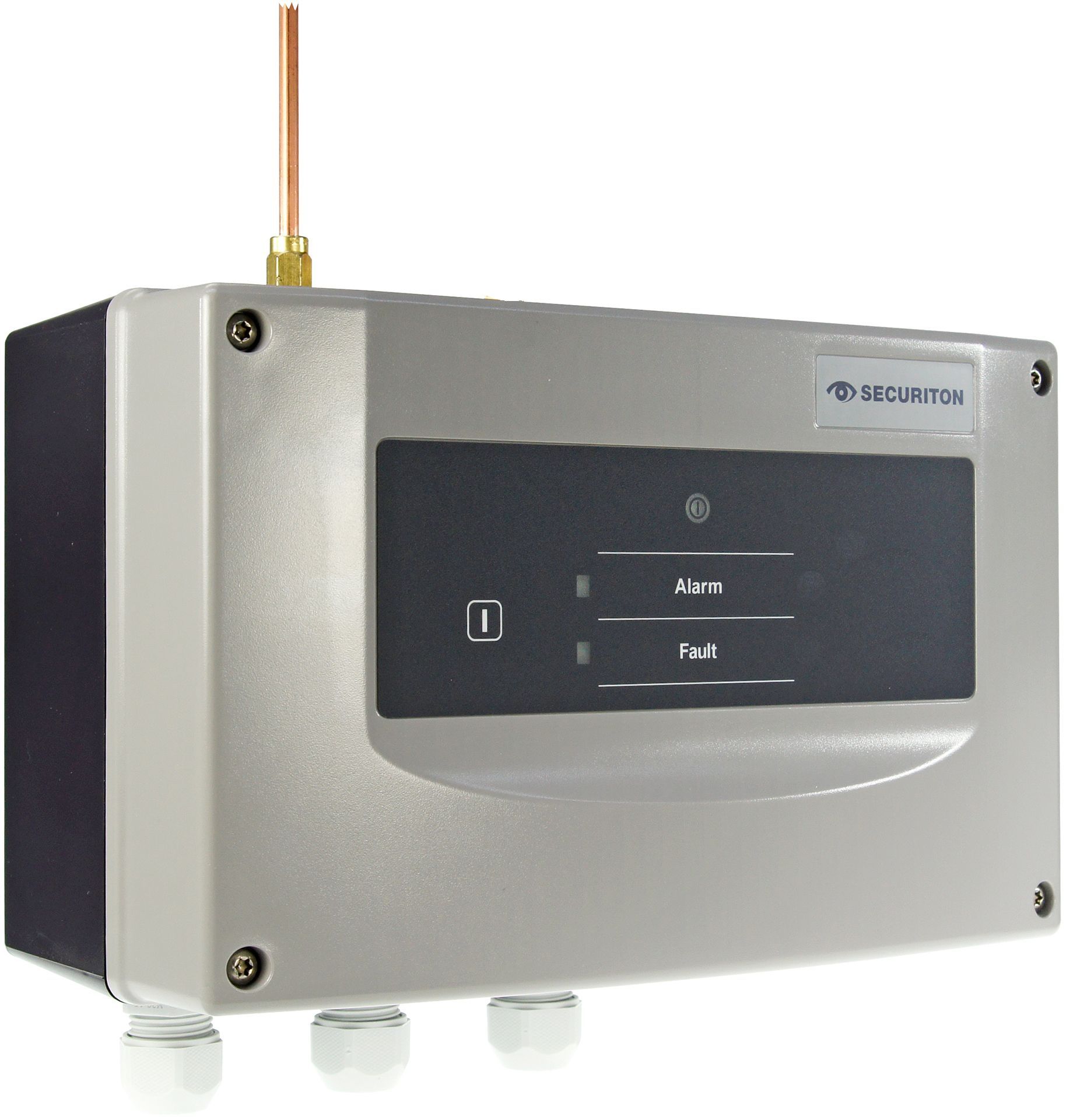

SecuriSens ADW 535-1 là hệ thống báo nhiệt tuyến tính một kênh của Securiton, sử dụng một ống cảm biến chứa không khí để giám sát sự thay đổi nhiệt độ trên toàn bộ khu vực bảo vệ. Thiết bị có khả năng phát hiện cháy dựa trên tốc độ gia tăng nhiệt độ và/hoặc ngưỡng nhiệt độ tối đa, phù hợp với những khu vực có điều kiện môi trường phức tạp mà đầu báo nhiệt điểm thông thường khó hoạt động ổn định.

Khi nhiệt độ tác động lên ống cảm biến, không khí bên trong giãn nở và làm thay đổi áp suất. Bộ xử lý trung tâm ADW 535-1 liên tục đo, phân tích sự thay đổi áp suất và phát cảnh báo khi giá trị đạt đến ngưỡng đã thiết lập. Nhờ cơ chế giám sát trên toàn bộ chiều dài ống, hệ thống có thể phát hiện nhiệt tại bất kỳ vị trí nào nằm trong khu vực được bảo vệ.

ADW 535-1 còn được tích hợp chức năng tự giám sát và kiểm tra tự động định kỳ đối với ống cảm biến. Hệ thống có khả năng nhận biết các tình trạng như đứt, rò rỉ, móp hoặc tắc ống, góp phần duy trì độ tin cậy trong suốt quá trình vận hành.

Đặc điểm nổi bật

• Hệ thống báo nhiệt tuyến tính sử dụng một ống cảm biến.
• Phát hiện cháy theo tốc độ gia tăng nhiệt độ, ngưỡng nhiệt độ tối đa hoặc kết hợp cả hai nguyên lý.
• Giám sát nhiệt liên tục trên toàn bộ chiều dài ống cảm biến.
• Tích hợp chức năng tự kiểm tra và kiểm tra tự động định kỳ.
• Giám sát tình trạng rò rỉ, đứt, tắc, móp hoặc thay đổi bất thường của ống cảm biến.
• Có đèn hiển thị trạng thái hoạt động, cảnh báo trước, báo cháy và sự cố.
• Trang bị ngõ ra riêng cho tín hiệu báo cháy và sự cố.
• Có thể cấu hình trực tiếp bằng EasyConfig hoặc cấu hình chuyên sâu bằng phần mềm ADW Config.
• Hỗ trợ tính toán thiết kế và xác định các ngưỡng cảnh báo bằng phần mềm ADW HeatCalc.
• Có thể bổ sung mô-đun XLM 35 để kết nối trực tiếp với vòng lặp địa chỉ của hệ thống SecuriFire hoặc Integral.
• Có thể lắp mô-đun SIM 35 để kết nối, cấu hình và giám sát nhiều thiết bị qua mạng RS-485.
• Có thể mở rộng thêm các tiếp điểm relay bằng mô-đun RIM 36.
• Cấp bảo vệ IP65, phù hợp với môi trường có bụi và độ ẩm.
• Ống cảm biến không sử dụng linh kiện điện tử nên ít chịu ảnh hưởng bởi nhiễu điện từ.
• Hỗ trợ nhiều vật liệu ống như đồng, thép không gỉ hoặc PTFE tùy theo điều kiện môi trường.
• Phù hợp với các khu vực khó tiếp cận, nơi việc kiểm tra đầu báo điểm gặp nhiều khó khăn.
• Đáp ứng tiêu chuẩn báo nhiệt tuyến tính EN 54-22 cùng nhiều tiêu chuẩn và chứng nhận quốc tế khác.

Phạm vi ứng dụng

ADW 535-1 đặc biệt phù hợp cho những khu vực có bụi, hơi ẩm, khí thải, nhiệt độ biến động hoặc các yếu tố gây nhiễu khiến đầu báo điểm thông thường khó bảo đảm độ tin cậy, bao gồm:

• Đường hầm giao thông đường bộ;
• Đường hầm đường sắt và đường sắt đô thị;
• Khu vực khai thác mỏ và công trình ngầm;
• Bãi đỗ xe và nhà để xe;
• Boong xe trên tàu;
• Khu vực bốc xếp và sàn chất hàng;
• Buồng sơn và dây chuyền phun sơn;
• Nhà máy và khu vực sản xuất công nghiệp;
• Khu vực hóa chất và kho chứa bồn;
• Băng tải và hệ thống vận chuyển vật liệu;
• Kho hàng và khu vực có điều kiện môi trường khắc nghiệt;
• Không gian có trần cao hoặc khó tiếp cận để kiểm tra, bảo trì đầu báo thông thường.

Đối với khu vực có nguy cơ cháy nổ hoặc môi trường ăn mòn đặc biệt, cần lựa chọn phiên bản ADW 535-1HDx và các cấu hình, phụ kiện phù hợp thay vì mặc định sử dụng ADW 535-1 tiêu chuẩn.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động

Ống cảm biến của ADW 535-1 là một hệ thống kín chứa không khí. Khi nhiệt độ tại một vị trí trên ống tăng lên, không khí bên trong giãn nở và làm tăng áp suất. Bộ xử lý sẽ phân tích tốc độ cũng như mức thay đổi áp suất để xác định tình trạng cháy.

Hệ thống có thể đưa ra hai dạng cảnh báo:

• Cảnh báo gia tăng nhiệt: kích hoạt khi nhiệt độ tăng nhanh trong một khoảng thời gian nhất định.
• Cảnh báo nhiệt độ tối đa: kích hoạt khi nhiệt độ đạt đến ngưỡng giới hạn đã cài đặt.

Hai nguyên lý này có thể được sử dụng riêng biệt hoặc kết hợp, tùy theo đặc điểm của công trình và yêu cầu bảo vệ.

Lợi ích khi sử dụng ADW 535-1

ADW 535-1 không chỉ phát hiện nhiệt tại một điểm cố định mà giám sát liên tục trên toàn bộ chiều dài ống cảm biến. Nhờ đó, hệ thống phù hợp cho đường hầm, bãi đỗ xe, nhà xưởng và những khu vực có phạm vi bảo vệ kéo dài.

Ống cảm biến có cấu tạo đơn giản, chắc chắn và không chứa mạch điện tử nên có thể sử dụng trong môi trường bụi, ẩm, có nhiễu điện từ hoặc nhiệt độ cao. Chức năng tự kiểm tra định kỳ giúp phát hiện sớm hư hỏng của đường ống, giảm nguy cơ hệ thống mất khả năng bảo vệ mà người vận hành không nhận biết được.
