SecuriHeat LIST Hệ thống báo nhiệt tuyến tính định vị cho đường hầm và công trình quy mô lớn

SecuriHeat LIST là hệ thống báo nhiệt tuyến tính có khả năng xác định chính xác vị trí phát nhiệt của Securiton. Sản phẩm được phát triển cho các tuyến giám sát dài như đường hầm, băng tải và nhà máy công nghiệp quy mô lớn, nơi đầu báo nhiệt điểm khó hoạt động ổn định.

Hệ thống gồm LISTcontroller và cáp cảm biến SEC 20, có thể giám sát chiều dài tới 3.500 m với tối đa 350 cảm biến.

Nguyên lý hoạt động

Các cảm biến nhiệt độ kỹ thuật số được bố trí dọc theo cáp SEC 20. LISTcontroller liên tục thu nhận và phân tích nhiệt độ tại từng cảm biến.

Hệ thống có thể phát hiện theo hai tiêu chí:

• Nhiệt độ vượt ngưỡng cài đặt;
• Tốc độ gia tăng nhiệt bất thường trong một khoảng thời gian.

Theo tài liệu Securiton, nhiệt độ tại các cảm biến được đo khoảng 10 giây một lần và so sánh với các ngưỡng đã lập trình. Khi phát hiện nguy cơ, hệ thống xác định khu vực hoặc cảm biến xảy ra sự cố và truyền tín hiệu cảnh báo tới trung tâm báo cháy hoặc hệ thống giám sát.

Ưu điểm nổi bật

• Giám sát tuyến cáp dài tới 3.500 m.
• Kết nối tối đa 350 cảm biến.
• Cấu hình tối đa 254 phân vùng cảnh báo.
• Xác định chính xác vị trí phát nhiệt.
• Độ phân giải đo nhiệt độ 0,1°C.
• Cho phép lập trình ngưỡng cảnh báo theo từng phân vùng.
• Hỗ trợ cáp nhánh, phù hợp với kết cấu phức tạp.
• Có thể thiết kế mạch vòng và hệ thống dự phòng.
• Cáp cảm biến bền, không cần hiệu chuẩn lại.
• Chịu được bụi, độ ẩm, thông gió mạnh và quá trình vệ sinh áp lực.
• Hỗ trợ kết nối Ethernet, giao diện web và các hệ thống quản lý cấp cao.
• Đoạn cáp bị hư hỏng có thể sửa chữa mà không phải thay toàn bộ tuyến.

Các thành phần chính

LISTcontroller

LISTcontroller là bộ điều khiển và phân tích trung tâm của hệ thống. Thiết bị đảm nhiệm:

• Cấp nguồn và giao tiếp với cáp cảm biến;
• Thu thập nhiệt độ tại từng điểm đo;
• Quản lý các phân vùng cảnh báo;
• Xác định vị trí alarm và fault;
• Lưu dữ liệu vận hành và nhật ký sự kiện;
• Truyền tín hiệu tới trung tâm báo cháy hoặc hệ thống điều khiển.

LISTcontroller có giao diện web tích hợp, cho phép truy cập qua Ethernet để:

• Cài đặt và chạy thử;
• Theo dõi trạng thái hệ thống;
• Xem lỗi và lịch bảo trì;
• Bật hoặc tắt từng phân vùng;
• Phân tích và xử lý sự cố;
• Quản lý dữ liệu vận hành.

Cấu hình và nhật ký sự kiện có thể được sao lưu hoặc đọc bằng bộ nhớ USB.

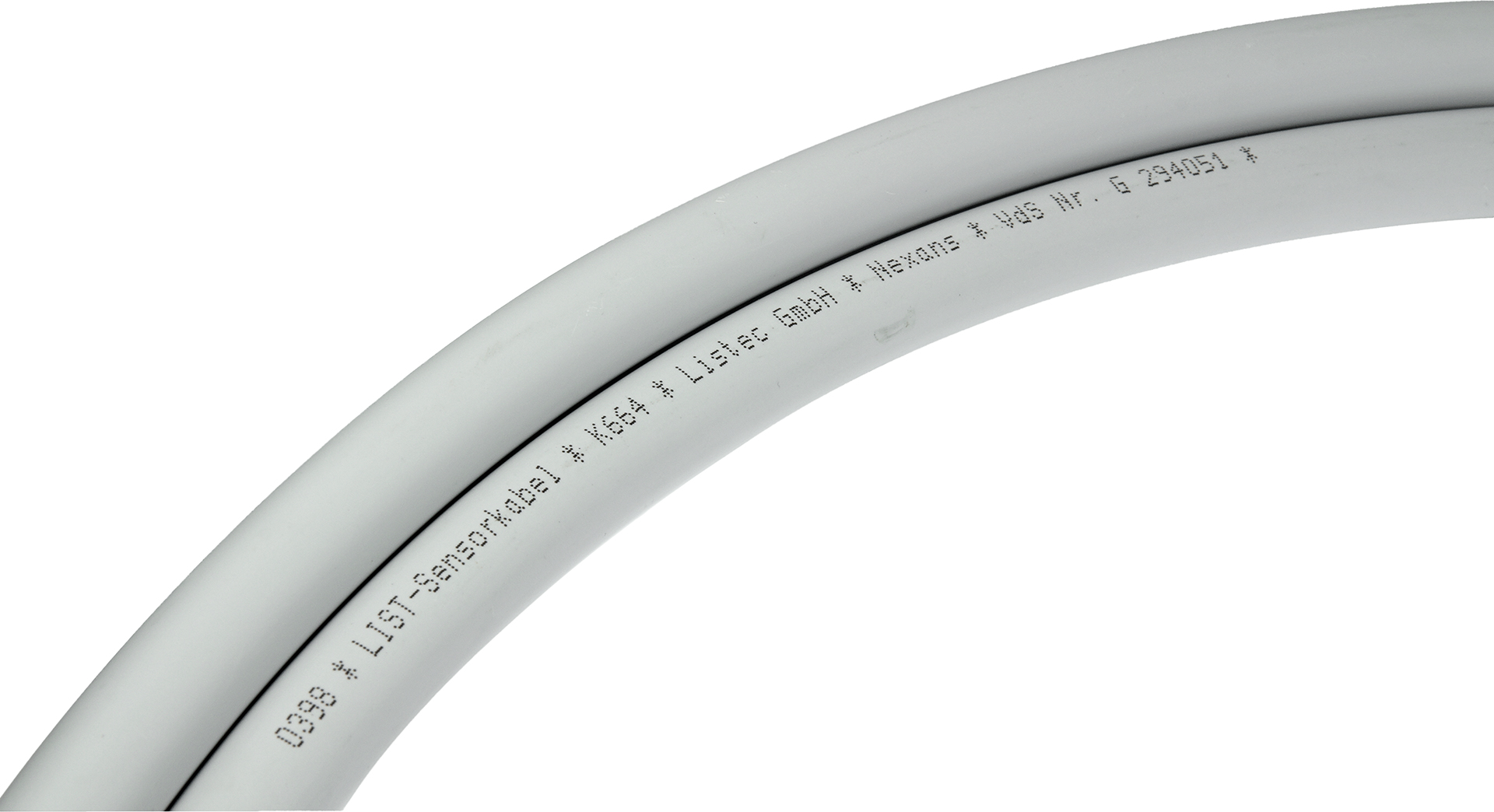

Cáp cảm biến SEC 20

SEC 20 là cáp cảm biến nhiệt chuyên dụng của hệ thống LIST. Các cảm biến kỹ thuật số được tích hợp dọc tuyến với khoảng cách lựa chọn từ 1–10 m.

Thông số tiêu biểu:

Lớp chắn nhôm giúp bảo vệ cảm biến trước ảnh hưởng môi trường và nhiễu bên ngoài. Vỏ cáp không chứa halogen, chống cháy lan theo DIN EN 60332 và không tạo khí ăn mòn khi cháy.

Hộp kết nối

Các hộp kết nối như CBO 20/0, CBO 20/1 và CBO 20/3 được sử dụng để:

• Kết nối cáp cảm biến với cáp truyền dẫn;
• Tạo nhánh cho tuyến cảm biến;
• Thực hiện các cấu hình mạch vòng;
• Bố trí hệ thống phù hợp với hình dạng công trình.

Cáp kết nối CC 20

CC 20 kết nối LISTcontroller với cáp SEC 20 khi bộ điều khiển được đặt cách xa khu vực giám sát. Nhờ đó, bộ điều khiển có thể được bố trí tại vị trí dễ tiếp cận để vận hành và bảo trì.

Module RELMOD

RELMOD là module mở rộng gồm:

• 16 đầu ra relay;
• 8 đầu vào.

Module được sử dụng để truyền trạng thái alarm, fault và các tín hiệu điều khiển tới trung tâm báo cháy hoặc hệ thống quản lý công trình.

Thiết bị kiểm tra

• CSM 200: thiết bị mô phỏng cáp cảm biến SEC 20.
• LCT 20: thiết bị kiểm tra cáp cảm biến.
• Các bộ dụng cụ chuyên dụng phục vụ đấu nối, sửa chữa và bảo trì.

Các phương án cấu hình

SecuriHeat LIST hỗ trợ nhiều kiến trúc khác nhau:

Tuyến đơn có nhánh

Một cáp cảm biến được kết nối với LISTcontroller và có thể chia thành nhiều nhánh. Cấu hình phù hợp với hầm kỹ thuật, nhánh đường hầm hoặc khu vực có hình dạng phức tạp.

Mạch vòng

Hai tuyến cáp được kết nối với một LISTcontroller để tạo cấu trúc vòng. Giải pháp này giúp tăng khả năng giám sát và xác định lỗi trên tuyến.

Mạch vòng dự phòng

Hai LISTcontroller kết hợp với hai cáp SEC 20 để tạo hệ thống dự phòng. Nếu một bộ điều khiển hoặc một hướng truyền bị sự cố, phần còn lại vẫn có khả năng duy trì chức năng giám sát.

Đây là ưu điểm quan trọng của LIST đối với đường hầm và hạ tầng trọng yếu.

Khả năng phân vùng

Hệ thống có thể cấu hình tối đa 254 phân vùng cảnh báo. Mỗi phân vùng có thể được thiết lập theo:

• Vị trí vật lý;
• Khoang cháy;
• Khu vực vận hành;
• Mức nhiệt độ cảnh báo;
• Tốc độ gia tăng nhiệt;
• Yêu cầu điều khiển của công trình.

Nhờ đó, cùng một tuyến cáp có thể giám sát nhiều khu vực có điều kiện nhiệt độ khác nhau.

Khả năng định vị

Khi xảy ra quá nhiệt hoặc cháy, hệ thống xác định cảm biến đã phát cảnh báo. Vị trí có thể được quy đổi thành:

• Khoảng cách trên tuyến cáp;
• Khoang cháy;
• Đoạn đường hầm;
• Vị trí băng tải;
• Khu vực máy móc;
• Phân vùng đã lập trình.

Thông tin định vị giúp lực lượng vận hành tiếp cận đúng khu vực, rút ngắn thời gian kiểm tra và xử lý sự cố.

Ứng dụng tiêu biểu

SecuriHeat LIST phù hợp với:

• Đường hầm đường bộ;
• Đường hầm đường sắt và metro;
• Hầm cáp và hầm kỹ thuật;
• Băng tải công nghiệp dài;
• Nhà máy điện;
• Nhà máy sản xuất và chế biến;
• Kho logistics quy mô lớn;
• Khu vực lưu trữ nhiên liệu;
• Hệ thống khai thác mỏ;
• Công trình giao thông và hạ tầng trọng yếu;
• Nhà để xe và đường dốc dài;
• Hệ thống điện mặt trời quy mô lớn;
• Khu vực bụi, ẩm hoặc có thông gió mạnh.

Ứng dụng trong đường hầm

Trong đường hầm, đầu báo khói thông thường có thể bị ảnh hưởng bởi:

• Khói xe và bụi;
• Luồng gió cưỡng bức;
• Độ ẩm;
• Nhiệt độ thay đổi;
• Quá trình vệ sinh áp lực;
• Khó khăn khi tiếp cận bảo trì.

Cáp SEC 20 được lắp dọc đường hầm để theo dõi nhiệt độ tại từng đoạn. Khi phát hiện cháy, hệ thống xác định vị trí để hỗ trợ:

• Kích hoạt cảnh báo;
• Điều khiển thông gió;
• Đóng làn hoặc điều tiết giao thông;
• Kích hoạt hệ thống chữa cháy;
• Hướng dẫn lực lượng cứu hộ tới đúng vị trí.

Securiton xác định LIST là giải pháp phù hợp cho đường hầm nhờ tuyến cáp dài, định vị từng cảm biến, khả năng chịu vệ sinh và phương án dự phòng. Ứng dụng LIST trong đường hầm

Ứng dụng cho băng tải

Trên hệ thống băng tải, LIST có thể phát hiện:

• Con lăn bị kẹt hoặc quá nhiệt;
• Ma sát bất thường;
• Ổ trục nóng;
• Vật liệu cháy trên băng tải;
• Động cơ và thiết bị truyền động quá nhiệt.

Khả năng cảnh báo sớm có thể được sử dụng không chỉ cho PCCC mà còn để giám sát quá trình, cho phép dừng băng tải trước khi quá nhiệt phát triển thành cháy.

Tiêu chuẩn và chứng nhận

Theo tài liệu hiện hành của Securiton:

• Hệ thống được phê duyệt theo EN 54-22:2020-07;
• Có chứng nhận VdS;
• Cáp cảm biến chống cháy lan theo DIN EN 60332.

Tiêu chuẩn và cấu hình cụ thể cần được kiểm tra theo chứng chỉ đi kèm sản phẩm và yêu cầu của từng dự án.

Thông số tổng quan

Phân biệt LIST và d-LIST

Khi nào nên lựa chọn SecuriHeat LIST?

LIST phù hợp khi dự án cần:

• Giám sát một tuyến dài hơn 700 m;
• Xác định chính xác vị trí phát nhiệt;
• Chia nhiều phân vùng cảnh báo;
• Có các nhánh cảm biến theo kết cấu công trình;
• Thiết kế dự phòng cho hạ tầng quan trọng;
• Hoạt động trong môi trường khắc nghiệt;
• Kết nối dữ liệu với trung tâm báo cháy hoặc hệ thống quản lý;
• Giảm yêu cầu bảo trì trên tuyến cảm biến dài.
