NCU 900 – Bộ truyền thông mạng cho hệ thống FidesNet

NCU 900 – Network Communication Unit là bộ truyền thông trung tâm thuộc giải pháp mạng FidesNet của Securiton. Thiết bị được sử dụng để kết nối, giám sát và quản lý tập trung các đầu báo cháy hút mẫu SecuriSmoke ASD 532 và ASD 535.

NCU 900 đóng vai trò cầu nối giữa mạng RS-485 của các đầu báo ASD và mạng Ethernet kết nối với bộ điều khiển từ xa RCU 700.

Chức năng chính

• Kết nối tối đa 100 đầu báo ASD.
• Kết nối tối đa 50 bộ RCU 700.
• Chuyển đổi truyền thông từ RS-485 sang Ethernet.
• Cho phép giám sát tập trung nhiều đầu báo hút mẫu.
• Hỗ trợ vận hành và quản lý hệ thống từ nhiều vị trí.
• Cấu hình thông qua phần mềm NCU Config.
• Hỗ trợ cập nhật phần mềm bằng USB.
• Có thể cấp nguồn bằng 24 VDC hoặc PoE.
• Thiết kế dạng rack 19 inch, phù hợp phòng điều khiển và tủ kỹ thuật.

Nguyên lý kết nối

Phía đầu báo ASD

Mỗi ASD 535 thường được lắp module giao tiếp nối tiếp SIM 35. Các module được kết nối với NCU 900 thông qua đường truyền RS-485 theo mô hình master–slave.

Đối với ASD 532, thiết bị có thể kết nối trực tiếp qua Ethernet trong cấu hình phù hợp mà không cần SIM 35.

Phía điều khiển từ xa

Từ cổng Ethernet của NCU 900, dữ liệu được truyền tới:

• Bộ điều khiển từ xa RCU 700;
• Switch mạng;
• Hạ tầng Ethernet của hệ thống FidesNet.

Nhờ đó, trạng thái của nhiều đầu báo ASD có thể được hiển thị và quản lý tập trung.

Cấu trúc hệ thống FidesNet

Một hệ thống điển hình gồm:

ASD 535 + SIM 35
        │
      RS-485
        │
     NCU 900
        │
     Ethernet
        │
 Switch mạng
        │
     RCU 700

NCU 900 xử lý truyền thông mạng; RCU 700 là thiết bị giao diện để người vận hành theo dõi và điều khiển các ASD từ xa.

Năng lực hệ thống

Quy mô này cho phép NCU 900 phục vụ các hệ thống báo cháy hút mẫu phân bố tại nhiều khu vực trong cùng một công trình.

Cấp nguồn

NCU 900 hỗ trợ hai phương thức cấp nguồn:

Nguồn DC

• Điện áp hoạt động: 18–30 VDC.
• Dòng tiêu thụ tại 24 VDC: khoảng 200 mA.
• Công suất tối đa không tính tải USB: khoảng 4,8 W.

Cấp nguồn PoE

Thiết bị có thể nhận nguồn từ switch Power over Ethernet – PoE, cấp hiệu suất Class 3, khoảng 6,49–12,95 W.

Chỉ nên sử dụng một trong hai phương thức cấp nguồn. Việc đồng thời kết nối PoE và 24 VDC không tạo thành nguồn dự phòng.

Giao diện và đầu nối

NCU 900 có các đầu nối phục vụ:

• Dữ liệu RS-485: D+ và D−;
• GND truyền thông;
• Tiếp địa/lớp chắn cáp;
• Nguồn vào 18–30 VDC;
• Nguồn chuyển tiếp tới thiết bị khác;
• Ethernet kết nối switch hoặc RCU 700;
• USB phục vụ cập nhật phần mềm.

Cáp RS-485 cần sử dụng đôi dây xoắn và đấu nối lớp chắn theo hướng dẫn kỹ thuật của Securiton.

Đèn chỉ thị trạng thái

Đèn Operation màu xanh

• Tắt: không có nguồn.
• Nhấp nháy: thiết bị đang khởi động hoặc cập nhật phần mềm qua USB.
• Sáng liên tục: thiết bị hoạt động bình thường.

Đèn Fault màu vàng

• Tắt: không có lỗi.
• Sáng liên tục: NCU bị lỗi hoặc mất truyền thông với RCU/ASD.

Hai đèn giúp kỹ thuật viên nhanh chóng đánh giá nguồn điện, quá trình khởi động và tình trạng kết nối mạng.

Các nút điều khiển

NCU 900 có nút Reset và Update:

Nút Reset

• Nhấn không quá 3 giây: reset phần mềm.
• Nhấn từ 3 giây trở lên: reset phần cứng.

Nút Update

• Nhấn không quá 3 giây khi có USB: cập nhật phần mềm.
• Nhấn từ 3 giây trở lên: khôi phục cấu hình IP về mặc định.

Reset mật khẩu

Nhấn đồng thời Reset và Update trong thời gian ngắn để đặt lại mật khẩu của NCU Config.

Các thao tác này nên được thực hiện bởi kỹ thuật viên đã được đào tạo, tránh làm gián đoạn hệ thống hoặc mất cấu hình mạng.

Lắp đặt

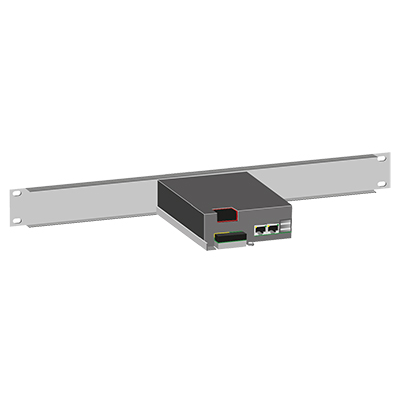

NCU 900 có mặt trước theo tiêu chuẩn rack 19 inch, cao 1U. Thiết bị phù hợp lắp trong:

• Tủ rack phòng điều khiển;
• Tủ mạng;
• Tủ hệ thống báo cháy;
• Trung tâm giám sát kỹ thuật.

Trong cùng tủ rack có thể bố trí:

• Một hoặc nhiều RCU 700;
• NCU 900;
• Bộ nguồn;
• Switch Ethernet;
• Các thiết bị mạng liên quan.

Bộ sản phẩm đi kèm vật tư lắp rack gồm đai ốc lồng, vòng đệm và vít M6.

Thông số cơ khí và môi trường

Do có cấp bảo vệ IP20, NCU 900 cần được lắp trong tủ hoặc phòng kỹ thuật khô ráo, không sử dụng trực tiếp ngoài trời hay trong môi trường bụi, nước.

Thiết bị và phụ kiện liên quan

• RCU 700: bộ điều khiển và hiển thị từ xa.
• SIM 35: module giao tiếp RS-485 lắp trong ASD.
• XLM 35/SLM 35: module truyền alarm và fault tới loop địa chỉ.
• RMF 19-1: khung lắp một RCU 700.
• RMF 19-2: khung lắp hai RCU 700.
• RWH: vỏ lắp tường cho RCU 700.
• Switch Ethernet/PoE.
• Bộ nguồn 24 VDC.

Mã sản phẩm NCU 900: 11-5000003-01-XX.

Truyền tín hiệu báo cháy

NCU 900 và FidesNet phục vụ chức năng truyền thông, hiển thị và điều khiển từ xa. Theo tài liệu Securiton, tín hiệu alarm tiêu chuẩn theo EN 54-20 không được truyền qua FidesNet để thay thế đường báo cháy chính.

Tín hiệu alarm và fault bắt buộc phải được truyền tới trung tâm báo cháy bằng:

• Relay Alarm/Fault của đầu báo ASD; hoặc
• Module XLM 35/SLM 35 kết nối với loop địa chỉ của SecuriFire, SecuriPro hoặc Integral.

Do đó, FidesNet là mạng hỗ trợ quản lý và vận hành, không thay thế đường truyền báo cháy tiêu chuẩn.

Ứng dụng tiêu biểu

NCU 900 phù hợp với:

• Trung tâm dữ liệu;
• Kho logistics và nhà kho lớn;
• Nhà máy công nghiệp;
• Sân bay và nhà ga;
• Bệnh viện;
• Trung tâm thương mại;
• Hệ thống ASD phân bố tại nhiều tầng hoặc nhiều khu vực;
• Công trình cần giám sát đầu báo hút mẫu từ nhiều phòng điều khiển.

Lợi ích đối với hệ thống

• Quản lý tập trung tới 100 đầu báo ASD.
• Giảm thời gian kiểm tra từng thiết bị tại hiện trường.
• Hiển thị trạng thái từ nhiều vị trí thông qua RCU 700.
• Kết hợp mạng RS-485 ổn định với hạ tầng Ethernet.
• Phù hợp với hệ thống có quy mô lớn và phân bố rộng.
• Hỗ trợ cập nhật, cấu hình và xử lý sự cố thuận tiện.
• Thiết kế rack tiêu chuẩn, dễ tích hợp vào phòng điều khiển.
