RCU 700 Bộ điều khiển và hiển thị từ xa cho hệ thống FidesNet

RCU 700 – Remote Control Unit là thiết bị điều khiển và hiển thị từ xa thuộc giải pháp mạng FidesNet của Securiton. Thiết bị cho phép người vận hành theo dõi, hiển thị và thao tác tập trung với các đầu báo cháy hút mẫu SecuriSmoke ASD 532 và ASD 535 trong hệ thống.

RCU 700 sử dụng màn hình cảm ứng điện dung 7 inch và kết nối với bộ truyền thông NCU 900 qua mạng Ethernet.

Chức năng chính

• Hiển thị tập trung các đầu báo ASD trong FidesNet.
• Giám sát trạng thái hoạt động, alarm và fault của thiết bị.
• Cho phép vận hành đầu báo ASD từ vị trí điều khiển thuận tiện.
• Kết nối Ethernet với NCU 900.
• Hỗ trợ hệ thống có tối đa 100 đầu báo ASD.
• Cho phép bố trí tối đa 50 RCU 700 trong một mạng FidesNet.
• Hỗ trợ cập nhật phần mềm qua USB.
• Có thể cấp nguồn bằng 24 VDC hoặc PoE.
• Lắp đặt trong tủ rack 19 inch hoặc vỏ treo tường.

Vai trò trong FidesNet

RCU 700 là giao diện giữa người vận hành và các đầu báo SecuriSmoke ASD. Thiết bị không kết nối trực tiếp với mạng RS-485 của ASD mà nhận dữ liệu từ NCU 900 qua Ethernet.

Cấu trúc điển hình:

ASD 535 + SIM 35
        │
      RS-485
        │
     NCU 900
        │
     Ethernet
        │
     RCU 700

Trong đó:

• SIM 35: cung cấp giao tiếp RS-485 cho ASD 535.
• NCU 900: kết nối mạng ASD với Ethernet.
• RCU 700: hiển thị và điều khiển các ASD từ xa.

ASD 532 có thể kết nối trực tiếp với mạng Ethernet trong cấu hình tương thích.

Màn hình và vận hành

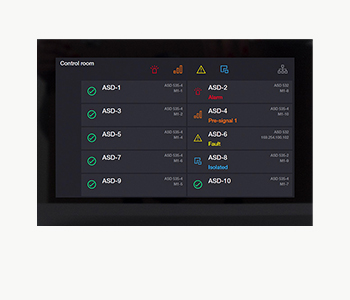

RCU 700 được trang bị màn hình cảm ứng điện dung 7 inch, giúp người dùng theo dõi hệ thống trực quan.

Thông qua giao diện thiết bị, người vận hành có thể:

• Xem danh sách đầu báo ASD trong hệ thống;
• Theo dõi trạng thái hoạt động;
• Nhận biết thiết bị đang alarm hoặc fault;
• Xác định ASD đang mất kết nối;
• Thực hiện các thao tác vận hành được cấp quyền;
• Quản lý hệ thống từ phòng điều khiển mà không phải đến từng đầu báo.

Việc bố trí RCU 700 tại nhiều vị trí giúp nhân viên vận hành tiếp cận thông tin nhanh hơn trong các công trình có diện tích lớn.

Quy mô hệ thống

Nhiều RCU 700 có thể cùng hiển thị hệ thống, phù hợp cho công trình có phòng trực trung tâm, phòng kỹ thuật và các khu vực vận hành riêng biệt.

Kết nối Ethernet

RCU 700 kết nối với NCU 900 hoặc switch mạng thông qua Ethernet. Khoảng cách cáp Ethernet tiêu chuẩn giữa NCU, switch và RCU tối đa là 100 m.

Nếu khoảng cách lớn hơn, hệ thống cần sử dụng:

• Switch trung gian;
• Cáp quang và bộ chuyển đổi phù hợp;
• Hạ tầng mạng được thiết kế cho công trình.

Cấp nguồn

RCU 700 hỗ trợ hai phương thức cấp nguồn.

Nguồn DC

• Điện áp hoạt động: 18–30 VDC.
• Dòng tiêu thụ tại 24 VDC: khoảng 290 mA.
• Công suất tối đa không tính tải USB: khoảng 7 W.

Thiết bị có đầu nối nguồn vào và nguồn chuyển tiếp để cấp tới RCU tiếp theo trong cấu hình phù hợp.

Cấp nguồn PoE

RCU 700 có thể được cấp nguồn qua switch Power over Ethernet, Class 3, công suất khoảng 6,49–12,95 W.

Chỉ nên sử dụng một phương thức cấp nguồn. Kết nối đồng thời PoE và 24 VDC không tạo ra cơ chế nguồn dự phòng.

Đèn chỉ thị

Đèn Operation màu xanh

• Không sáng: không có nguồn cấp.
• Nhấp nháy: thiết bị đang khởi động hoặc cập nhật phần mềm.
• Sáng liên tục: thiết bị hoạt động bình thường.

Đèn Fault màu vàng

• Không sáng: hệ thống không ghi nhận lỗi tại RCU.
• Sáng liên tục: RCU bị lỗi hoặc mất truyền thông với NCU 900.

Ngoài hiển thị hình ảnh, thiết bị còn có còi tích hợp với âm lượng khoảng 65 dB(A).

Nút điều khiển

RCU 700 có các nút Reset và Update phục vụ kỹ thuật.

Reset

• Nhấn và giữ từ 3 giây: thực hiện reset phần cứng.

Update

• Nhấn không quá 3 giây khi đã cắm USB: cập nhật phần mềm.
• Nhấn từ 3 giây trở lên: khôi phục cấu hình IP về mặc định.

Các thao tác reset, cập nhật hoặc đặt lại mạng nên do kỹ thuật viên được đào tạo thực hiện để tránh gián đoạn hệ thống.

Cấu hình

Việc cấu hình RCU 700 và mạng FidesNet được thực hiện bằng phần mềm NCU Config.

Các nội dung cấu hình có thể bao gồm:

• Địa chỉ IP;
• Cấu trúc mạng;
• Liên kết giữa NCU và RCU;
• Danh sách đầu báo ASD;
• Phân quyền vận hành;
• Các thông số hiển thị và quản lý.

Phương án lắp đặt

Lắp trong rack 19 inch

RCU 700 có thể lắp trong khung:

• RMF 19-1: dành cho một RCU 700;
• RMF 19-2: dành cho hai RCU 700.

Khung cao 3U và có thể lắp trong tủ rack tiêu chuẩn cùng với:

• NCU 900;
• Switch Ethernet hoặc PoE;
• Bộ nguồn 24 VDC;
• Các thiết bị mạng liên quan.

Lắp treo tường

RCU 700 có thể lắp trong vỏ RWH, phù hợp với phòng trực hoặc vị trí không sử dụng tủ rack.

Vỏ treo tường giúp bảo vệ thiết bị và tạo bề mặt lắp đặt hoàn chỉnh tại khu vực vận hành.

Thông số kỹ thuật

Kích thước và vật liệu

Lắp trong khung rack

• Kích thước: 483 × 133 × 54 mm;
• Khối lượng một RCU trong RMF 19-1: khoảng 1,04 kg;
• Khối lượng hai RCU trong RMF 19-2: khoảng 1,435 kg;
• Vật liệu: thép tấm và nhôm;
• Màu: đen anodized.

Lắp trong vỏ treo tường

• Kích thước: 245 × 157,5 × 78,5 mm;
• Vật liệu vỏ: ABS;
• Màu: xám anthracite.

RCU 700 có cấp bảo vệ IP20 nên cần được lắp trong phòng kỹ thuật hoặc khu vực trong nhà, tránh nước, bụi nặng và điều kiện ngoài trời.

Truyền tín hiệu báo cháy

RCU 700 và FidesNet được sử dụng để hiển thị, giám sát và điều khiển từ xa. Hệ thống này không thay thế đường truyền alarm tiêu chuẩn theo EN 54-20.

Tín hiệu alarm và fault chính thức phải được truyền tới trung tâm báo cháy bằng:

• Relay Alarm/Fault của đầu báo ASD; hoặc
• Module XLM 35/SLM 35 kết nối với loop địa chỉ của SecuriFire, SecuriPro hoặc Integral.

Vì vậy, RCU 700 là giao diện hỗ trợ vận hành, không phải trung tâm báo cháy và không phải đường truyền alarm chuẩn hóa.

Ứng dụng tiêu biểu

RCU 700 phù hợp cho:

• Trung tâm dữ liệu;
• Nhà máy sản xuất;
• Kho logistics;
• Sân bay và nhà ga;
• Bệnh viện;
• Trung tâm thương mại;
• Tòa nhà có nhiều đầu báo hút mẫu;
• Công trình có nhiều phòng trực;
• Hệ thống ASD phân bố trên diện tích rộng.

Ví dụ, một trung tâm dữ liệu có thể bố trí:

• Một RCU tại phòng điều khiển an ninh;
• Một RCU tại phòng kỹ thuật;
• Một RCU tại trung tâm quản lý cơ sở vật chất.

Các thiết bị cùng truy cập hệ thống ASD thông qua FidesNet.

Lợi ích đối với người vận hành

• Theo dõi nhiều đầu báo ASD trên một giao diện.
• Giảm thời gian đi kiểm tra từng thiết bị tại hiện trường.
• Nhanh chóng xác định đầu báo có alarm, fault hoặc mất kết nối.
• Cho phép giám sát từ nhiều vị trí.
• Màn hình cảm ứng trực quan, dễ vận hành.
• Lắp đặt linh hoạt trong rack hoặc trên tường.
• Có thể sử dụng PoE để đơn giản hóa hệ thống dây.
• Phù hợp với các dự án ASD quy mô lớn.
