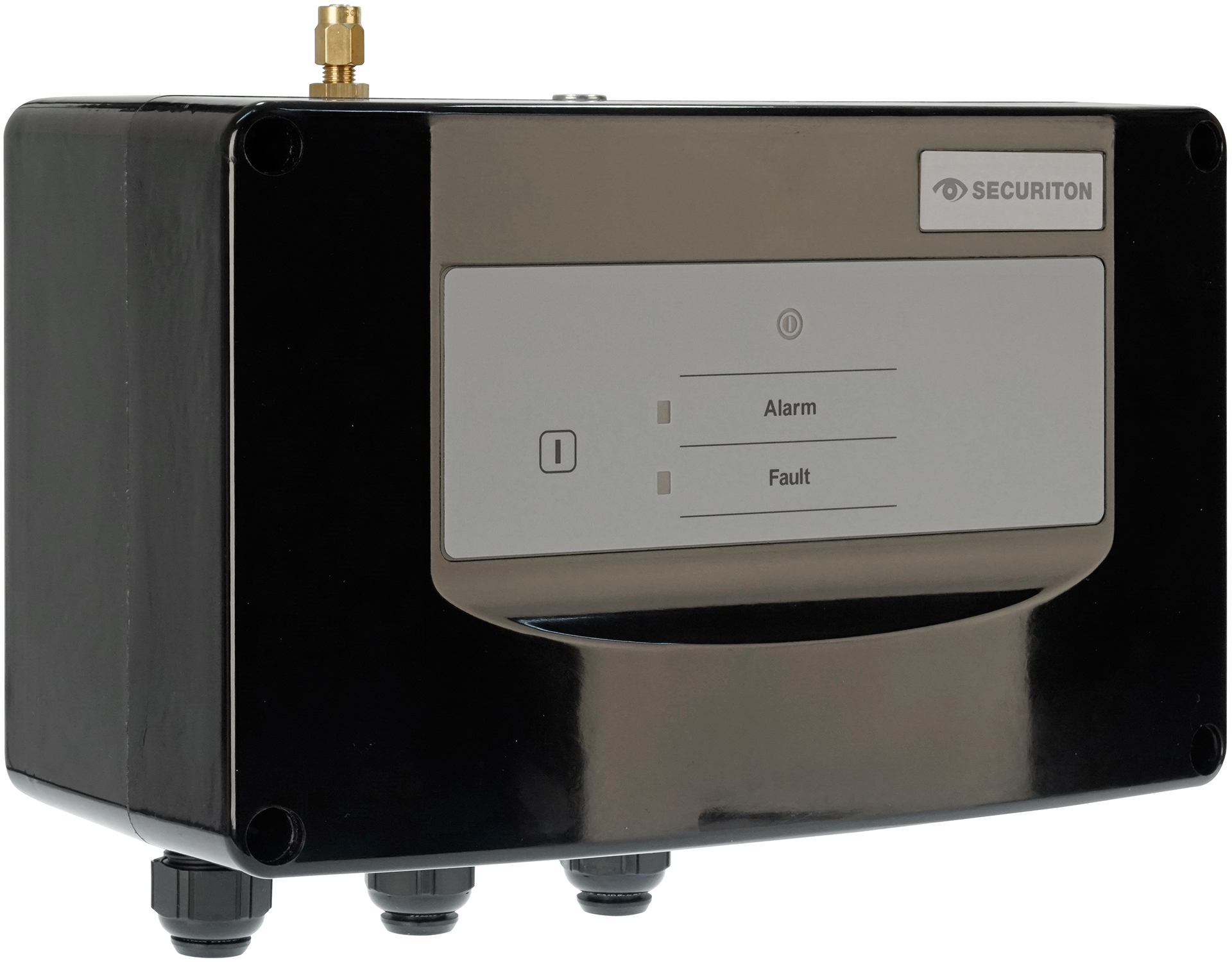

ADW 535-1HDx – Hệ thống báo nhiệt tuyến tính một ống cho môi trường khắc nghiệt và khu vực ATEX

ADW 535-1HDx – Hệ thống báo nhiệt tuyến tính một ống cho môi trường khắc nghiệt và khu vực ATEX

SecuriSens ADW 535-1HDx là hệ thống báo nhiệt tuyến tính một kênh của Securiton, được thiết kế chuyên biệt cho môi trường đặc biệt khắc nghiệt và khu vực có nguy cơ cháy nổ theo yêu cầu ATEX. Thiết bị sử dụng một ống cảm biến kín chứa không khí để giám sát sự thay đổi nhiệt độ liên tục trên toàn bộ khu vực bảo vệ.

Khi nhiệt tác động lên một vị trí của ống cảm biến, không khí bên trong giãn nở và làm thay đổi áp suất. Cảm biến áp suất điện tử trong bộ xử lý liên tục ghi nhận, phân tích các giá trị này và so sánh với tiêu chí cảnh báo đã được thiết lập. Hệ thống có thể phát hiện cháy theo tốc độ gia tăng nhiệt độ, nhiệt độ tối đa hoặc kết hợp cả hai nguyên lý.

So với ADW 535-1 tiêu chuẩn, phiên bản HDx có vỏ bảo vệ chắc chắn đạt cấp IP66, phù hợp với môi trường có nhiều bụi, độ ẩm, nước, chất ăn mòn và các khu vực có khí, hơi hoặc bụi dễ cháy. Hệ thống đồng thời tích hợp chức năng tự giám sát và kiểm tra ống cảm biến định kỳ, giúp duy trì độ tin cậy trong điều kiện vận hành phức tạp.

Đặc điểm nổi bật

• Hệ thống báo nhiệt tuyến tính sử dụng một ống cảm biến.
• Được thiết kế cho môi trường khắc nghiệt và ứng dụng trong khu vực nguy hiểm cháy nổ theo ATEX.
• Phát hiện cháy theo tốc độ gia tăng nhiệt độ, ngưỡng nhiệt độ tối đa hoặc kết hợp cả hai.
• Giám sát liên tục trên toàn bộ chiều dài ống cảm biến.
• Trang bị cảm biến áp suất điện tử có độ chính xác cao.
• Hỗ trợ cảnh báo trước khi đạt đến ngưỡng báo cháy chính.
• Tự động giám sát và kiểm tra tình trạng ống cảm biến định kỳ.
• Có khả năng nhận biết tình trạng đứt, rò rỉ, tắc, móp hoặc thay đổi bất thường của ống.
• Hiển thị trạng thái hoạt động, cảnh báo trước, báo cháy và sự cố.
• Có ngõ ra relay và ngõ ra OC cho tín hiệu báo cháy và sự cố.
• Cấp bảo vệ IP66, chống bụi hoàn toàn và chịu được tia nước mạnh.
• Vỏ thiết bị chắc chắn, phù hợp với điều kiện công nghiệp nặng.
• Ống cảm biến không chứa linh kiện điện tử nên ít bị ảnh hưởng bởi nhiễu điện từ.
• Hỗ trợ lựa chọn vật liệu ống phù hợp với nhiệt độ, hóa chất và điều kiện ăn mòn.
• Có thể cấu hình trực tiếp trên thiết bị hoặc bằng phần mềm ADW Config.
• Hỗ trợ tính toán thiết kế và ngưỡng cảnh báo bằng ADW HeatCalc.
• Có thể mở rộng khả năng kết nối và điều khiển bằng các mô-đun XLM 35, RIM 36 và SIM 35.
• Đáp ứng tiêu chuẩn EN 54-22 và các yêu cầu liên quan đối với đầu báo nhiệt tuyến tính.

Phạm vi ứng dụng

ADW 535-1HDx phù hợp cho những khu vực có nguy cơ cháy nổ hoặc điều kiện môi trường vượt quá khả năng của phiên bản tiêu chuẩn, bao gồm:

• Nhà máy hóa chất và hóa dầu;
• Kho chứa bồn và khu vực lưu trữ nhiên liệu;
• Khu vực có khí hoặc hơi dễ cháy;
• Khu vực có bụi dễ cháy;
• Buồng sơn và dây chuyền phun sơn;
• Nhà máy lọc dầu và cơ sở xử lý nhiên liệu;
• Ngành công nghiệp nặng và luyện kim;
• Nhà máy xi măng và khu vực có nhiều bụi;
• Băng tải và hệ thống vận chuyển vật liệu;
• Khu vực sản xuất có hóa chất hoặc hơi ăn mòn;
• Đường hầm và công trình ngầm;
• Bãi đỗ xe, boong tàu và sàn bốc xếp;
• Khu vực có độ ẩm cao hoặc thường xuyên tiếp xúc với nước;
• Những vị trí khó tiếp cận để kiểm tra và bảo trì đầu báo nhiệt điểm.

Việc sử dụng thiết bị trong vùng nguy hiểm cháy nổ phải đi kèm với đúng loại ống cảm biến, cảm biến nhiệt độ ngoài, đầu nối và phụ kiện được phê duyệt cho cấu hình ATEX tương ứng.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động

Ống cảm biến của ADW 535-1HDx là một hệ thống kín được nạp không khí ở điều kiện bình thường. Khi nhiệt độ tại bất kỳ vị trí nào trên ống tăng lên, không khí bên trong sẽ giãn nở và làm áp suất thay đổi.

Bộ xử lý phân tích sự thay đổi áp suất theo hai tiêu chí:

• Cảnh báo gia tăng nhiệt: kích hoạt khi nhiệt độ tăng nhanh trong một khoảng thời gian nhất định.
• Cảnh báo nhiệt độ tối đa: kích hoạt khi nhiệt độ đạt đến giới hạn đã cài đặt.

Hai phương thức có thể hoạt động riêng biệt hoặc kết hợp để phù hợp với đặc điểm môi trường và yêu cầu bảo vệ của công trình.

Khả năng tự giám sát

ADW 535-1HDx thực hiện kiểm tra tự động đối với ống cảm biến. Hệ thống có thể phát hiện các thay đổi bất thường liên quan đến độ kín, chiều dài hoặc khả năng lưu thông áp suất của ống.

Tính năng này đặc biệt quan trọng trong môi trường công nghiệp, nơi ống có thể chịu tác động cơ học, hóa chất, nhiệt độ hoặc rung động trong thời gian dài. Khi phát hiện bất thường, thiết bị đưa ra tín hiệu sự cố riêng để người vận hành kiểm tra và khắc phục.

Lợi ích khi sử dụng ADW 535-1HDx

ADW 535-1HDx cho phép giám sát nhiệt trên một phạm vi kéo dài mà không cần bố trí nhiều đầu báo điểm. Ống cảm biến không chứa mạch điện tử nên phù hợp hơn với khu vực có nhiễu điện từ, nhiệt độ cao hoặc nguy cơ cháy nổ.

Vỏ IP66 giúp bộ xử lý chống bụi và chịu tia nước mạnh. Thiết kế Heavy Duty làm tăng khả năng làm việc ổn định trong các môi trường mà thiết bị báo cháy thông thường dễ bị hư hỏng hoặc phát sinh báo động không mong muốn.

Việc cấu hình bằng ADW Config và tính toán bằng ADW HeatCalc giúp hệ thống được điều chỉnh phù hợp với chiều dài ống, nhiệt độ môi trường và cấp đáp ứng cần thiết.
