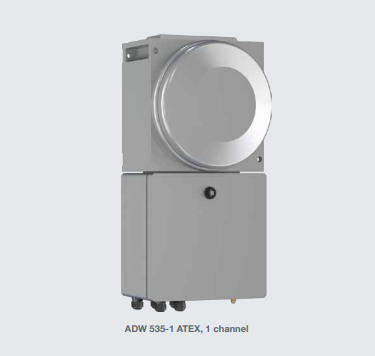

ADW 535-1 ATEX Hệ thống báo nhiệt tuyến tính cho khu vực nguy hiểm cháy nổ Zone 1

SecuriHeat ADW 535-1 ATEX là hệ thống báo cháy nhiệt tuyến tính chuyên dụng của Securiton, được thiết kế để giám sát những khu vực có môi trường khí dễ cháy nổ thuộc ATEX Zone 1 – Category 2G.

Thiết bị sử dụng một đường ống cảm biến chứa không khí để theo dõi sự gia tăng nhiệt độ trên toàn bộ khu vực bảo vệ. Nhờ nguyên lý phát hiện vật lý, ADW 535-1 ATEX hoạt động ổn định trong những điều kiện mà đầu báo cháy thông thường khó đáp ứng, chẳng hạn môi trường có khí dễ cháy, hóa chất, độ ẩm cao, bụi bẩn hoặc nhiệt độ khắc nghiệt.

Nguyên lý hoạt động

Một đường ống cảm biến chứa không khí được lắp đặt dọc theo khu vực hoặc đối tượng cần bảo vệ. Khi nhiệt độ xung quanh ống tăng lên do xảy ra cháy:

1. Không khí bên trong ống cảm biến giãn nở.
2. Sự giãn nở tạo ra thay đổi áp suất trong đường ống.
3. Áp suất được truyền về bộ phân tích ADW 535.
4. Cảm biến áp suất điện tử liên tục đo và xử lý tín hiệu.
5. Khi giá trị đo đáp ứng tiêu chí cảnh báo đã cài đặt, hệ thống phát tín hiệu báo cháy.

Do bộ điều khiển có thể được đặt tại vị trí phù hợp và chỉ đưa đường ống cảm biến vào khu vực cần giám sát, hệ thống hạn chế số lượng thiết bị điện hiện diện trong vùng nguy hiểm.

Khả năng phân biệt cháy và biến động môi trường

ADW 535 sử dụng thuật toán Dynamic Heat Watch – DHW để phân tích diễn biến nhiệt độ. Công nghệ này giúp hệ thống phân biệt giữa:

• Sự gia tăng nhiệt độ bất thường do cháy;
• Biến động nhiệt độ tự nhiên của môi trường;
• Những thay đổi nhiệt độ diễn ra trong thời gian ngắn;
• Sự tăng nhiệt chậm do quá trình vận hành thông thường.

Nhờ đó, hệ thống có thể duy trì độ nhạy cần thiết đồng thời giảm nguy cơ báo động giả trong môi trường công nghiệp.

Đặc điểm nổi bật

• Thiết kế chuyên dụng cho ATEX Zone 1, Category 2G.
• Phát hiện nhiệt liên tục trên toàn bộ chiều dài ống cảm biến.
• Giám sát diện tích lên đến 800 m².
• Phù hợp với nhiều lớp đáp ứng nhiệt theo EN 54-22.
• Chịu được nhiệt độ rất cao tại khu vực giám sát.
• Có thể sử dụng ống đồng, thép không gỉ hoặc PTFE tùy môi trường.
• Cho phép thiết kế một nhánh cụt trên đường ống cảm biến.
• Tích hợp giao diện Ethernet phục vụ cấu hình và bảo trì.
• Bộ điều khiển dạng lắp nổi, thuận tiện cho kiểm tra kỹ thuật.
• Hỗ trợ tính toán thiết kế bằng phần mềm ADW HeatCalc.
• Có thể kết nối với hệ thống báo cháy trung tâm thông qua module mở rộng.

Thông số kỹ thuật chính

Tiêu chuẩn và chứng nhận

Theo catalogue Securiton 2026, ADW 535-1 ATEX có các thông tin chứng nhận sau:

• Tiêu chuẩn đầu báo nhiệt tuyến tính: EN 54-22;
• Các lớp đáp ứng nhiệt: A1I, A2I, BI đến GI;
• Chứng nhận ATEX: II 2G Ex d e IIC T6;
• Chứng nhận vỏ thiết bị: PTB 99 ATEX 1057;
• Bộ phận chống truyền nổ: IBExU 06 ATEX 2003 X.

Việc lựa chọn lớp đáp ứng nhiệt, vật liệu ống, phụ kiện ATEX và cấu hình lắp đặt phải căn cứ vào hồ sơ thiết kế, phân vùng nguy hiểm và quy chuẩn áp dụng tại công trình.

Lựa chọn vật liệu ống cảm biến

Ống đồng

Phù hợp với các ứng dụng công nghiệp thông thường và những khu vực không có yêu cầu đặc biệt về khả năng chống hóa chất.

Ống thép không gỉ

Thích hợp với:

• Nhà máy thực phẩm;
• Khu vực cần vệ sinh thường xuyên;
• Môi trường có độ ẩm cao;
• Khu vực yêu cầu khả năng chống ăn mòn;
• Ứng dụng có nhiệt độ cao.

Ống PTFE

Phù hợp với:

• Nhà máy hóa chất;
• Môi trường có khí hoặc hơi ăn mòn;
• Khu vực chế biến dung môi;
• Các ứng dụng cần khả năng kháng hóa chất cao.

Đối với vùng nguy hiểm cháy nổ, phải sử dụng đúng loại ống và phụ kiện được chỉ định cho ứng dụng Ex.

Cảm biến nhiệt độ ngoài

Trong một số cấu hình, hệ thống sử dụng cảm biến nhiệt độ ngoài dòng ART 535 để bù nhiệt và nâng cao độ chính xác.

Phiên bản cảm biến Ex chuyên dụng được yêu cầu khi:

• Hệ thống được thiết kế theo EN 54-22, lớp CI đến GI;
• Nhiệt độ tại khu vực giám sát chênh lệch hơn 20°C so với vị trí đặt bộ phân tích;
• Công trình có dải nhiệt độ đặc biệt;
• Cảm biến được lắp trong khu vực nguy hiểm cháy nổ.

Cảm biến ART 535 phiên bản Ex có thể được lựa chọn cho các môi trường nhiệt độ cao tới khoảng 400°C, tùy cấu hình.

Phụ kiện dành cho khu vực Ex

Hệ thống có các phụ kiện chuyên dụng như:

• Ống cảm biến PTFE 6/4 mm cho ứng dụng Ex;
• Kẹp tiếp địa có chứng nhận ATEX;
• Cảm biến nhiệt độ ngoài ART 535 phiên bản Ex;
• Phụ kiện kết nối và lắp đặt tương thích với vật liệu ống;
• Bộ phận chống truyền nổ;
• Phụ kiện xuyên vách và bảo vệ đường ống.

Việc tiếp địa ống cảm biến và sử dụng đúng phụ kiện là yêu cầu quan trọng đối với hệ thống lắp đặt trong vùng Ex.

Khả năng kết nối và mở rộng

ADW 535 hỗ trợ các module mở rộng để tích hợp vào hệ thống báo cháy và hệ thống quản lý kỹ thuật:

• XLM 35: Kết nối thiết bị đặc biệt vào loop địa chỉ của hệ thống SecuriFire.
• RIM 36: Bổ sung năm đầu ra relay; có thể lắp tối đa hai module để đạt mười relay.
• SIM 35: Kết nối mạng RS-485, cho phép quản lý tới 250 thiết bị báo cháy đặc biệt.
• ADW Config: Cấu hình, hiển thị và quản lý thiết bị từ máy tính.
• ADW HeatCalc: Tính toán và tối ưu thiết kế mạng ống cảm biến.

Ứng dụng tiêu biểu

ADW 535-1 ATEX phù hợp với:

• Nhà máy hóa chất và hóa dầu;
• Nhà máy sản xuất sơn;
• Khu vực pha trộn và chế biến dung môi;
• Kho xăng dầu và nhiên liệu;
• Nhà máy chưng cất cồn;
• Trạm bơm và khu vực xử lý khí;
• Kho chứa vật liệu dễ cháy;
• Khu vực sản xuất có hơi hoặc khí dễ nổ;
• Nhà máy dược phẩm;
• Các khu vực công nghiệp được phân loại ATEX Zone 1.

Lợi ích đối với công trình

• Phát hiện sự gia tăng nhiệt trên một khu vực rộng thay vì tại một điểm đơn lẻ.
• Hoạt động trong môi trường mà đầu báo khói hoặc đầu báo nhiệt thông thường không phù hợp.
• Đường ống cảm biến có cấu tạo đơn giản, bền và không chứa linh kiện điện tử phân bố dọc tuyến.
• Có thể lựa chọn vật liệu phù hợp với hóa chất, độ ẩm và nhiệt độ của từng công trình.
• Giảm báo giả nhờ thuật toán phân tích biến đổi nhiệt.
• Thuận tiện cho việc kiểm tra, cấu hình và bảo trì từ vị trí bộ điều khiển.
• Dễ dàng tích hợp vào hệ thống báo cháy trung tâm và hệ thống quản lý cấp cao.

Phân biệt ADW 535-1 ATEX và ADW 535 HDx

ADW 535 HDx không nên được mô tả như sản phẩm tương đương với phiên bản ATEX Zone 1. Hai phiên bản phục vụ các cấp phân vùng nguy hiểm khác nhau và phải được lựa chọn theo hồ sơ phân loại Ex của công trình.

Tư vấn thiết kế

Việc thiết kế hệ thống ADW 535-1 ATEX cần xem xét đồng thời:

• Phân vùng ATEX của công trình;
• Loại khí hoặc hơi dễ cháy;
• Nhóm khí và cấp nhiệt độ;
• Diện tích và hình dạng khu vực;
• Nhiệt độ vận hành bình thường;
• Tốc độ biến đổi nhiệt của quy trình sản xuất;
• Vật liệu ống cảm biến;
• Vị trí bộ điều khiển;
• Yêu cầu tiếp địa và chống truyền nổ;
• Tiêu chuẩn PCCC áp dụng tại dự án.

Trường Yên cung cấp dịch vụ tư vấn, tính toán, lựa chọn thiết bị và xây dựng giải pháp SecuriHeat ADW phù hợp với từng môi trường công nghiệp và phân vùng nguy hiểm của công trình.
