SecuriHeat d-LIST: Hệ thống báo nhiệt tuyến tính định vị chính xác điểm phát nhiệt

SecuriHeat d-LIST là hệ thống báo nhiệt tuyến tính có khả năng xác định vị trí sự cố của Securiton. Hệ thống sử dụng cáp cảm biến kỹ thuật số để đo nhiệt độ liên tục dọc theo khu vực bảo vệ, phù hợp với các công trình nhỏ và trung bình có môi trường vận hành khắc nghiệt.

d-LIST có thể phát hiện nhiệt độ vượt ngưỡng hoặc tốc độ gia tăng nhiệt bất thường, đồng thời xác định cảm biến và khu vực đang phát sinh nguy cơ. Hệ thống đáp ứng tiêu chuẩn EN 54-22 dành cho đầu báo nhiệt tuyến tính có thể phục hồi.

Nguyên lý hoạt động

Các cảm biến nhiệt được tích hợp tại những khoảng cách xác định dọc theo cáp SEC 15. Từng cảm biến liên tục gửi giá trị nhiệt độ về bộ điều khiển SCU 835.

Bộ điều khiển phân tích hai tiêu chí:

• Nhiệt độ cố định: phát cảnh báo khi nhiệt độ vượt ngưỡng cài đặt.
• Gia tăng nhiệt: phát hiện nhiệt độ tăng bất thường trong một khoảng thời gian nhất định.

Khi xuất hiện nguy cơ, hệ thống xác định cảm biến hoặc khu vực xảy ra sự cố và truyền tín hiệu báo cháy tới trung tâm báo cháy.

Độ phân giải đo nhiệt 0,1°C giúp hệ thống theo dõi chính xác diễn biến nhiệt độ. Các thuật toán xử lý hỗ trợ loại bỏ báo động giả do biến đổi nhiệt độ tự nhiên của môi trường.

Ưu điểm nổi bật

• Phát hiện và xác định chính xác vị trí phát nhiệt.
• Giám sát tối đa 700 m cáp cảm biến.
• Kết nối tối đa hai tuyến cáp, mỗi tuyến dài đến 350 m.
• Hỗ trợ tối đa 200 cảm biến, gồm hai tuyến với tối đa 100 cảm biến mỗi tuyến.
• Khoảng cách giữa các cảm biến có thể lựa chọn theo yêu cầu dự án.
• Cho phép cài đặt ngưỡng cảnh báo phù hợp với từng tuyến.
• Phát hiện theo cả nhiệt độ cố định và tốc độ gia tăng nhiệt.
• Cáp cảm biến kín, bền và không cần bảo trì thường xuyên.
• Hoạt động ổn định trong môi trường bụi, ẩm, ăn mòn hoặc có biến động nhiệt độ.
• Có thể tích hợp với SecuriFire hoặc các hệ thống báo cháy khác.
• Thuận tiện khi sửa chữa: đoạn cáp bị hư hỏng có thể được xử lý mà không phải thay toàn bộ tuyến.

Thành phần hệ thống

Bộ điều khiển SCU 835

SCU 835 là trung tâm phân tích và điều khiển của hệ thống d-LIST. Thiết bị tiếp nhận dữ liệu từ cáp cảm biến, xử lý các tiêu chí cảnh báo và truyền trạng thái sang trung tâm báo cháy.

Thông số chính:

• Điện áp hoạt động: 10,5–30 VDC.
• Dòng tiêu thụ: khoảng 150 mA.
• Nhiệt độ hoạt động: –25°C đến +70°C.
• Khối lượng: khoảng 1,95 kg.
• Vỏ bằng nhôm.
• Chứng nhận VdS: G 221004.

SCU 835 có thể mở rộng đầu ra relay, giao tiếp mạng và kết nối loop địa chỉ bằng các module tùy chọn.

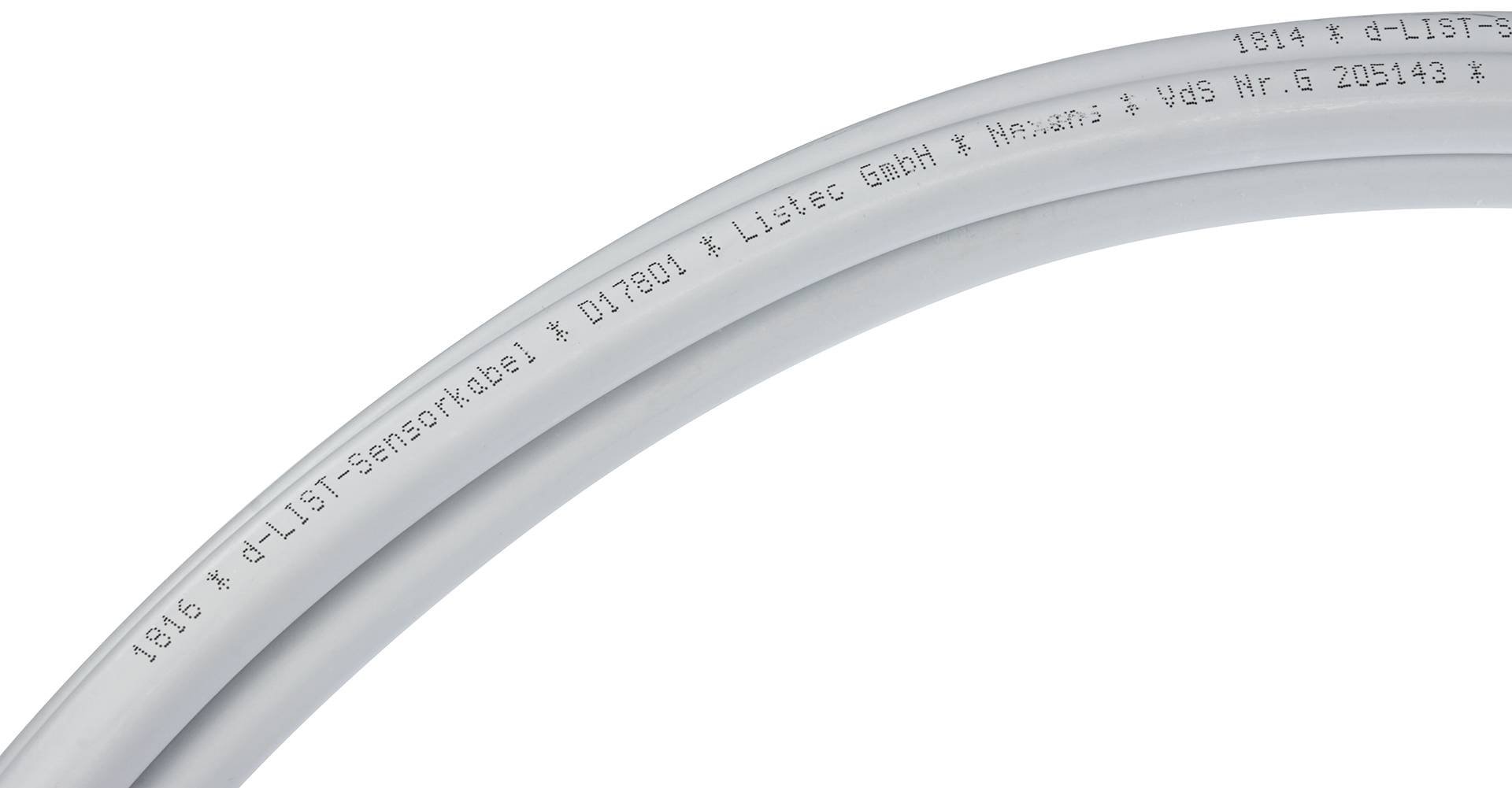

Cáp cảm biến SEC 15

SEC 15 là cáp cảm biến chính của hệ thống. Các cảm biến nhiệt kỹ thuật số được tích hợp sẵn bên trong cáp với nhiều lựa chọn khoảng cách:

• SEC 15/01: cảm biến cách nhau 1 m.
• SEC 15/02: cách nhau 2 m.
• SEC 15/03: cách nhau 3 m.
• SEC 15/04: cách nhau 4 m.
• SEC 15/05: cách nhau 5 m.
• SEC 15/10: cách nhau 10 m.

Cáp có độ phân giải đo 0,1°C, dải đo thông thường từ –40°C đến +85°C và có thể chịu tới +120°C trong thời gian ngắn.

Vỏ cáp không chứa halogen, chống cháy lan và không tạo khí ăn mòn. Lớp chắn nhôm giúp hạn chế ảnh hưởng nhiễu điện từ.

Cảm biến nhiệt rời ESD-A5

Cảm biến ESD-A5 được sử dụng để giám sát trực tiếp máy móc hoặc những điểm có nguy cơ phát nhiệt cục bộ. Cảm biến được chế tạo bằng thép không gỉ và có hai kiểu:

• Cảm biến dạng chữ nhật ESD-A5-EL.
• Cảm biến dạng tròn ESD-A5-RL.

Các lựa chọn chiều dài dây kết nối gồm 1 m, 5 m và 10 m. Cảm biến rời có thể hoạt động cùng cáp SEC 15 trong một hệ thống.

Hộp đấu nối

• CBO 15-SEC: kết nối một hoặc hai tuyến cáp SEC 15 với bộ điều khiển.
• CBO 15-ESD: kết nối tối đa tám cảm biến ESD hoặc kết hợp cảm biến rời với cáp SEC 15.
• Cấp bảo vệ: IP66.
• Nhiệt độ hoạt động: –35°C đến +60°C, chịu tới +80°C trong thời gian ngắn.

Phần mềm d-LIST Config

Phần mềm d-LIST Config được sử dụng để vận hành, bảo trì và chạy thử hệ thống. Các chức năng phụ thuộc cấp giấy phép:

• Theo dõi trạng thái và nhiệt độ.
• Kiểm tra đèn và relay.
• Bật hoặc tắt từng cảm biến.
• Điều chỉnh ngưỡng cảnh báo.
• Mô phỏng alarm và fault.
• Lưu, chỉnh sửa và nạp cấu hình vào SCU 835.
• Xuất dữ liệu hệ thống thành báo cáo.

Khả năng tích hợp

SecuriHeat d-LIST có thể kết nối với hệ thống báo cháy bằng relay hoặc module giao tiếp. Khi tích hợp với SecuriFire, các trạng thái alarm, fault và vị trí sự cố có thể được quản lý tập trung.

Hệ thống còn có thể phục vụ mục đích giám sát phòng ngừa, chẳng hạn phát hiện ổ bi, động cơ hoặc bộ phận ma sát đang nóng lên trước khi hình thành cháy.

Ứng dụng tiêu biểu

SecuriHeat d-LIST phù hợp với:

• Băng tải và hệ thống vận chuyển vật liệu.
• Động cơ, ổ trục và thiết bị cơ khí.
• Kho ngũ cốc và nhà máy chế biến nông sản.
• Nhà máy công nghiệp.
• Kho hàng và trung tâm logistics.
• Bãi đỗ xe và gara.
• Hầm kỹ thuật và đường hầm quy mô vừa.
• Hệ thống điện và tuyến cáp.
• Kho lạnh và khu vực nhiệt độ thấp.
• Khu vực bụi, ẩm hoặc có hóa chất ăn mòn.
• Các vị trí cần xác định chính xác điểm tăng nhiệt.

Ứng dụng trong khu vực ATEX

d-LIST có thể được cấu hình cho một số ứng dụng trong khu vực nguy hiểm cháy nổ khi sử dụng đúng:

• Cáp SEC 15 được đánh dấu ATEX từ nhà máy.
• Nhãn ATEX dành cho cáp và cảm biến rời.
• Vật tư lắp đặt và phương án thiết kế phù hợp.
• Cấu hình được kiểm tra theo phân vùng nguy hiểm của dự án.

Không nên tự bổ sung nhãn ATEX tại công trường cho một tuyến cáp tiêu chuẩn. Cáp cần được đặt hàng theo đúng chiều dài và cấu hình của dự án.

Thông số tổng quan

Khi nào nên lựa chọn d-LIST?

d-LIST phù hợp khi công trình cần:

• Giám sát nhiệt độ liên tục trên một tuyến;
• Xác định chính xác vị trí tăng nhiệt;
• Thiết lập cảm biến theo khoảng cách phù hợp với từng khu vực;
• Hoạt động trong môi trường không phù hợp với đầu báo thông thường;
• Giám sát đồng thời nguy cơ cháy và tình trạng quá nhiệt của máy móc;
• Một hệ thống có quy mô tối đa khoảng 700 m.

Đối với các công trình có tuyến giám sát dài hơn hoặc cần dự phòng hai tuyến cáp, SecuriHeat LIST sẽ phù hợp hơn.
